产品概述

HASD-YW-2型防爆复合型感烟火感温火灾探测器（简称探测器）是非编码开关型（继电器输出）探测器，适用于安装在含有IIC级T6温度组别的爆炸性气体坏境场所，本探测器已配接安全栅。采用特殊工艺处理，工作性能稳定可靠。可以和国内外任何厂家的火灾报警控制器配套使用。本产品符合GB3836系列标准的要求，经国家指定的检测机构鉴定并取得了防爆合格证.

产品参数

防爆标志：Exd（ib）IICT6
工作电压：DC20V-DC28V
监视电流: ≤0.12mA
报警电流: 10mA≤I≤30Ma
响应阈值：0.10dB/m~0.27 dB/m
报警复位：重新上电
报警温度：60℃
触点容量：1A
z高风速：7.6m/s（1500fpm）
报警确认灯：红色，正常监视时周期性闪亮，报警时常亮。
保护面积：当空间高度为6m~12m，一个探测器的保护面积，对一般保护现场而言为80m2。空间高度为6m以下时，           保护面积为60m2。
环境温度：-20℃~+50℃
相对湿度：≤95%（不凝露）
大气压力：80KPa~110KPa
电气接口：2-M22*1.5标配(选配  G1/2  G3/4  M20*1.5)
重   量: 1.2kg

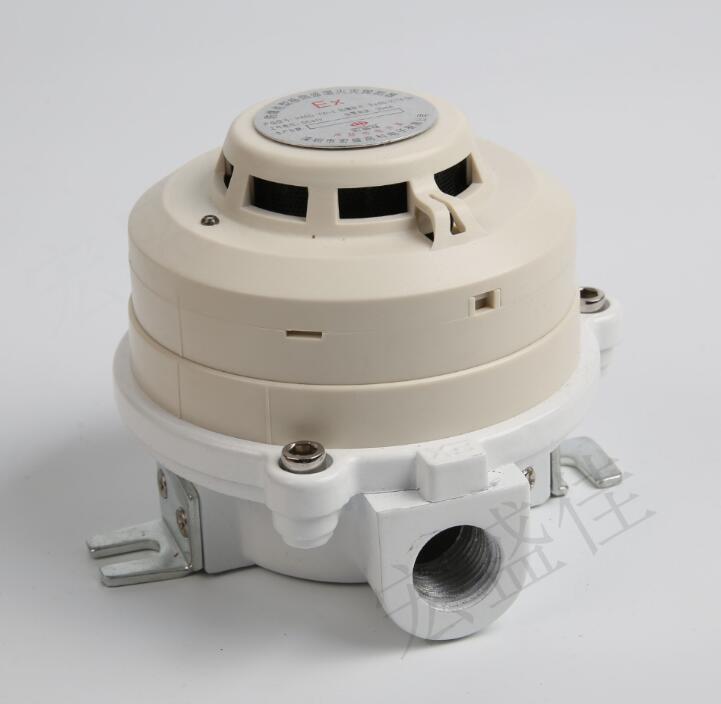

防爆烟温复合型火灾探测器产品示意图

防爆烟温一体式火探测器安装图

接线：

松开探测器外壳固定螺钉，打开隔爆腔，将试验用线去掉，用直径约为8mm的电缆作为系统用线。

将DC24V电源线从一侧进线口串入，接在线路板的输入端子D上（无极性）；K为常开无源触点，B为常闭无源触点。见图3 接线图。

防爆感温感烟火灾自动报警器接线图

D  D为24v电源

G  K为常开无源触点输出

B  G为常闭无源触点输出
